[DX12] 장치를 초기화 해보자! (1) (Device, Fence, Desc Size, MSAA)

8일에 수업 받고 13일에 쓰는 DX12 정리. 정말 여전히 머리가 빙빙 돌지만... 2학년 2학기, 처음 배웠을 때는 아무 생각 없이 코드를 따라 쳤다면, 이제는 대충 이게 뭔지는 이해하고 코드를 치는 것 같다.



근데 이게 코드를 이해했다기보다는, DX12의 전체적인 흐름을 이해했다고 보는 게 빠르겠다. 코드는 아직도... 이해가 안 된다.



---



수업에서 장치 초기화는 이러한 순서로 이루어졌다. 오늘 복습해볼 내용들이다.





---





Device 생성



이름	ID3D12Device
의미	그래픽 카드를 추상화한 객체
사용	Cmd List, Cmd Queue, Committed Resource, Swap Chain 등을 만들 때 사용된다.
생성	D3D12CreateDevice 함수



왜 굳이 D3D와 DXGI를 구분한 건지 필요성을 느끼지 못했는데, 찾아보니 DXGI에는 실제로 3D를 구현하는 데에 필요하지 않은 저수준의 그래픽 작업들을 관리하는 라이브러리라고 한다. IDXGIFactory 또한 3D 구현에 직접적으로 직결되지 않으니, DXGI의 라이브러리인 것 같다.



ComPtr<IDXGIFactory4>	mdxgiFactory;
ComPtr<ID3D12Device>	md3dDevice;

Factory, Device의 각 객체를 선언해주었다.



CreateDXGIFactory1(IID_PPV_ARGS(&mdxgiFactory));

CreateDXGIFactory1 함수로 Factory를 생성해준다. 매크로를 통해 인터페이스 ID와 주소를 전달했다.



HRESULT hardwareResult = D3D12CreateDevice
(
	nullptr /* Default Adapter (Base GPU) */,
	D3D_FEATURE_LEVEL_11_0,
	IID_PPV_ARGS(&md3dDevice)
);

CreateDeviece 함수로 md3dDevice에 Device를 생성해주었다. 디폴트 어댑터로, 기대 수준은 DX11이 돌아가는 장치로 설정해주었다.



if (FAILED(hardwareResult)) // 레벨을 지원하지 않으면
{
	ComPtr<IDXGIAdapter> pWarpAdapter;
	// Adapter를 하나씩 가지고옴

	mdxgiFactory->EnumWarpAdapter(IID_PPV_ARGS(&pWarpAdapter));

	D3D12CreateDevice
	(
		pWarpAdapter.Get(), // 객체
		D3D_FEATURE_LEVEL_11_0,
		IID_PPV_ARGS(&md3dDevice)
	);
}



만약 DX11 레벨을 지원하는 하드웨어 디바이스를 생성할 수 없다면, 다른 방법이 필요하다. 소프트웨어 어댑터인 WARP를 받는 장치를 생성하는 것이다. 이를 받으려면 DXGI 라이브러리의 IDXGIFactory라는 컴 객체가 필요하다.



IDXGIFactory는 어댑터, 출력장치, 디바이스를 포함하고 있는 객체라고 한다. 모니터가 몇 개 연결되어있는지, 그래픽 카드가 몇 개 장착되어있는지에 대한 정보를 얻을 수 있다. 후에 Swap Chain도 Factory를 사용해서 생성한다.



EnumWarpAdapter로 디바이스에 새로 제공할 소프트웨어 어댑터를 새로 받아오고 다시 장치를 만들어주었다.







Fence 만들기

CPU와 GPU의 동기화, 속도를 맞추기 위해 필요한 펜스! Device를 통해 만들어주었다.



	// Fence
	ComPtr<ID3D12Fence>		mFence;
	UINT64					mCurrentFence = 0;	// 현재 펜스

ID3D12Fence 변수를 하나 선언해주었다. 나는 아직도 D3D와 DXGI를 가르는 명확한 기준을 잘 모르겠다... DXGI에 있을 거라고 생각한 친구인데 말이다.



후에는 mFence->GetCompletedValue()보다 mCurrentFence값이 크면 작업을 기다리도록 WaitForSingleObject 함수를 통해 작업을 기다려주게 설정할 것이다.



md3dDevice->CreateFence(0, D3D12_FENCE_FLAG_NONE, IID_PPV_ARGS(&mFence));

방금 만든 장치를 사용해서 Fence를 만들어주었다.





Descriptor 크기 얻기

Descriptor 크기는 GPU마다 다를 수 있으므로 장치를 초기화할 때 크기를 얻었다.

// render target view
mRtvDescriptorSize = md3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);

// depth stencil
mDsvDescriptorSize = md3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_DSV);

// cbv, srv, uav
mCbvSrvUavDescriptorSize = md3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV);

내 GPU는 각각 32, 8, 32였지만... 언제 쓰는지는 잘 모르겠다. 후에 가면 알게 되겠지?



+) Swap Chain을 구현할 때 Descriptor Handle을 만들 때 썼다!





4X 멀티 샘플링 지원 여부 확인

DX11 이상 지원한다면, 멀티 샘플링 지원 여부는 따로 확인할 필요가 없지만, 공부차 점검한다고 하셨다.

D3D12_FEATURE_DATA_MULTISAMPLE_QUALITY_LEVELS msQualityLevels;

msQualityLevels.Format = mBackBufferFormat;	// R8G8B8A8_UNORM
msQualityLevels.SampleCount = 4;			// 4x MSAA
msQualityLevels.Flags = D3D12_MULTISAMPLE_QUALITY_LEVELS_FLAG_NONE;
msQualityLevels.NumQualityLevels = 0;

// 후면 버퍼 4x MSAA 지원 여부 검사
md3dDevice->CheckFeatureSupport
(
	D3D12_FEATURE_MULTISAMPLE_QUALITY_LEVELS,
	&msQualityLevels,
	sizeof(msQualityLevels)
);

m4xMsaaQuality = msQualityLevels.NumQualityLevels;



D3D12_FEATURE_DATA_MULTISAMPLE_QUALITY_LEVELS라는 이름이 긴 구조체로 지원 여부를 검사했다.



내 컴퓨터는 구조체의 NumQualityLevels 값이 1이 나왔다. 으레 알고 있었다만, 4X MSAA가 지원되는 것이다.

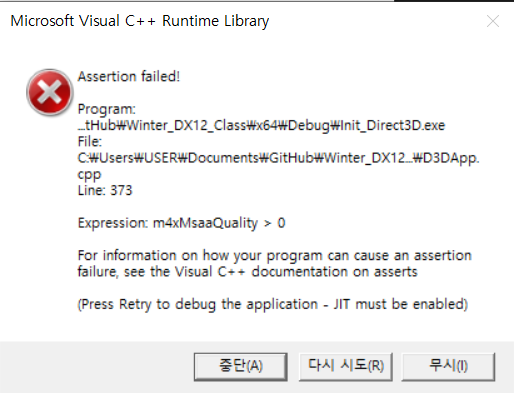

또, 8X MSAA는 지원됐지만, 16X MSAA는 지원되지 않았다. 너무 큰가보다.
